初心者講座Beginner course - アセンブリ作成手順 - スケッチの作成

ここでは初めてInventorを使って3D図面を書く時のとっかかりとしてアセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
(組立)を作成する手順を紹介します。

  1. プロジェクトの作成
  2. アセンブリの作成
  3. パーツの作成
  4. スケッチの作成
  5. フィーチャの作成
  6. パーツの配置
  7. ジョイント、拘束の作成
4.スケッチの作成

パーツ部品。を作成したら次にスケッチを作成します。
スケッチではパーツを作成するための2D及び3Dスケッチを作成します。
ここでは2Dスケッチで長方形を作成する方法を解説します。※3Dスケッチの作成方法はこちら

操作方法
初心者講座 - スケッチの作成

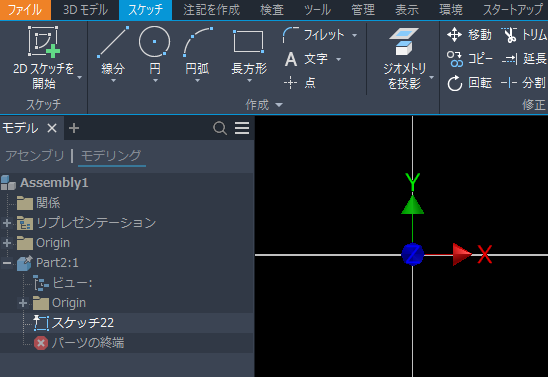

  1. アセンブリ環境からパーツを作成してスケッチ環境に入ります。
初心者講座 - スケッチの作成
他のやり方 - 1

既存パーツに作成する場合

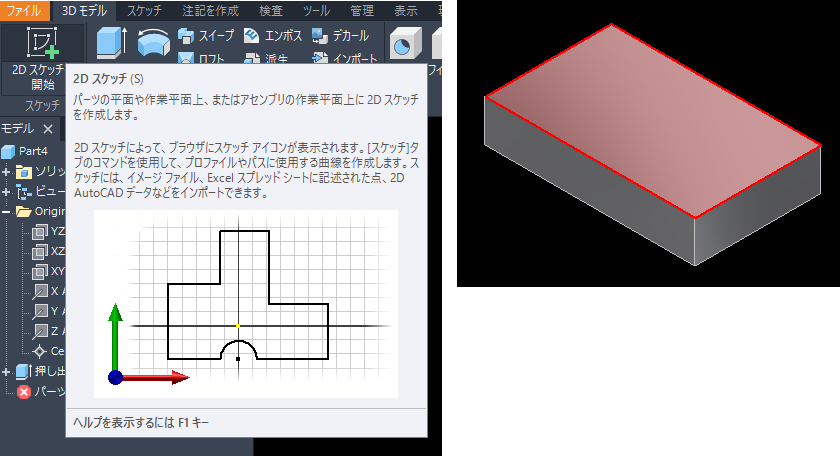

[3Dモデル]右矢印[スケッチ]の[2Dスケッチを作成]をクリックしてスケッチする面をクリック。

スケッチ - 寸法 - 作成
他のやり方 - 2

既存パーツに作成する場合
ショートカット(エイリアス)括弧S括弧を押してスケッチする面をクリック。

※ショートカット(エイリアス)の一覧は こちら

初心者講座 - スケッチの作成
他のやり方 - 3

既存パーツに作成する場合
スケッチする面を右クリックしたまま[新しいスケッチ]にドラッグして放す。

下矢印
初心者講座 - スケッチの作成

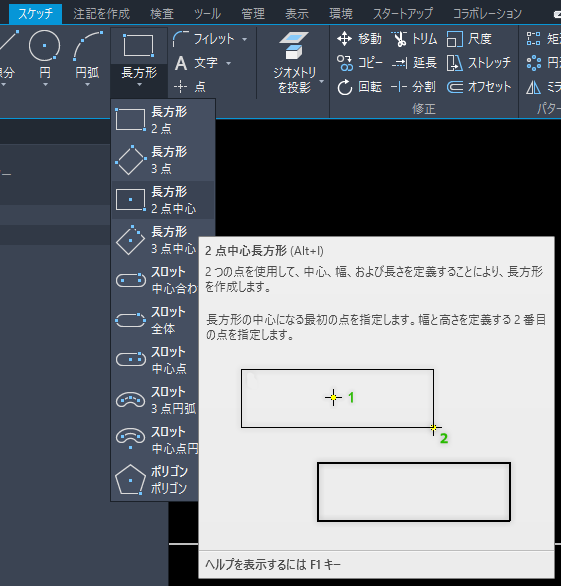

  1. [スケッチ]右矢印[作成]の[長方形]の矢印をクリックし[2点中心長方形]をクリック。

    ※状況に応じて2点長方形なども選択。
初心者講座 - スケッチの作成
他のやり方 - 1

ショートカット括弧I括弧を押す。

※[2点中心長方形]のショートカットは既定では無いので追加する必要があります。

※ショートカットの変更・追加のやり方はこちら

初心者講座 - スケッチの作成
他のやり方 - 2

右クリックしたまま[2点中心長方形]にドラッグして放す。

※[2点中心長方形]は既定では無いので変更する必要があります。

※マーキングメニュー変更のやり方はこちら

下矢印
初心者講座 - スケッチの作成
  1. グラフィックス ウィンドウグラフィックス ウィンドウの[Center PointブラウザのOriginフォルダを展開すると表示される原点。]をクリックしてドラッグし、ダイナミック入力(数値入力)で値を入力(1個目と2個目の値入力切り替えはキーボードのTabが便利)したらキーボードの[Enter]を押す。

    ※[Center Point]に拘束 スケッチでの寸法やアセンブリでのパーツ間の位置関係などを決める規則。
    ※一般的な意味は
    行動の自由を奪うこと
    することでX、Yが対称になり、穴の配置やミラー化、アセンブリでの他のパーツとのセンター合わせなどが容易になります。
初心者講座 - スケッチの作成
他のやり方

[Center Point]を基準(拘束なし)に寸法を入力することで上記と同様にX、Yが対称になります。※詳細はこちら



スケッチを作成したら次にフィーチャ 変更できる形状。
※一般的な意味は
直訳すると「(形状の)特徴」。
を作成します。
