フィーチャでは2Dスケッチなどからソリッドボディや穴を作成します。

フィーチャ - 穴フィーチャ

穴フィーチャ

穴フィーチャでキリ穴やねじ穴を作成します。
※ここではねじ穴の作成方法を解説します。

  • 1.パーツの面などにスケッチで [点]を作成し、 [3Dモデル][修正][穴]をクリック。
    フィーチャ - 穴フィーチャ
    他のやり方

    ショートカットHを押す。

    ※ショートカット(エイリアス)の一覧はこちら

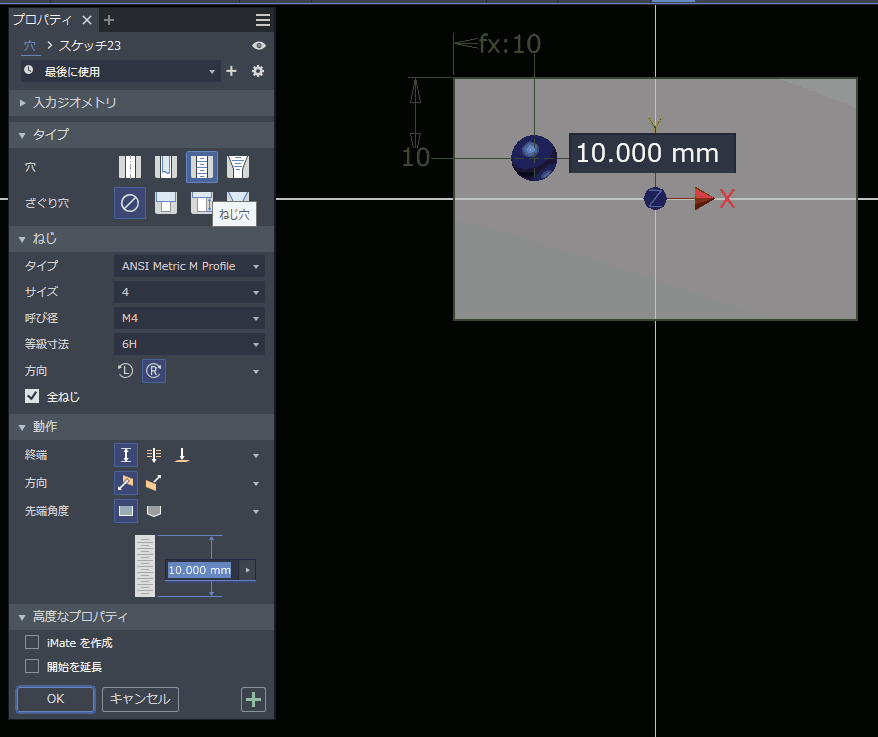

  • 2.[ねじ]をクリックし、[ねじのタイプ][サイズ]などを選択して[OK]をクリックかキーボードのEnterを押す。
    ※[ねじのタイプ][サイズ]などのねじデータを編集して普段使用する仕様にしておくと作業の効率化を図れます。詳細はこちら
    フィーチャ - 穴フィーチャ

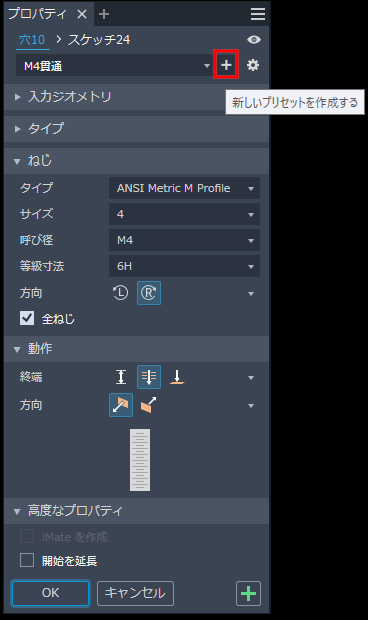

  • [新しいプリセットを作成する]で適宜名前をつけて各ねじ穴などを保存しておけば選択するだけで穴フィーチャが作成出来ます。
    フィーチャ - 穴フィーチャ

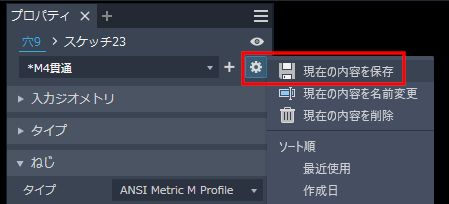

    保存。
    フィーチャ - 穴フィーチャ
    選択。
    フィーチャ - 穴フィーチャ
    ※設定した内容のファイル (HoleCmd.preset)はC:\Users\User\AppData\Roaming\Autodesk\Inventor version\Presetsに保存されているのでバックアップを取っておき再インスールやバージョンアップの時に上書きすれば設定が反映されます。
