スケッチSketch - 拘束 - 追加、削除

スケッチではパーツ部品。を作成するための2D及び3Dスケッチを作成します。

拘束 - 追加、削除

2D図面の拘束の追加と削除方法です。※ここでは垂直拘束について解説します。

操作方法
スケッチ - 拘束 - 追加、削除

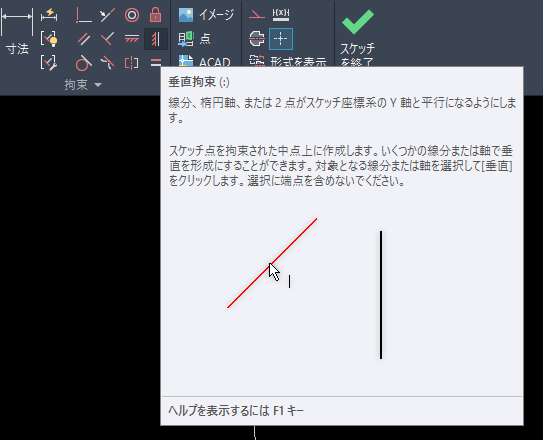

  1. [スケッチ]右矢印[拘束]の[垂直拘束]をクリック。
スケッチ - 拘束 - 追加、削除
他のやり方

[Ctrl]を押しながら右クリックしたまま[垂直]にドラッグして放す。

下矢印
スケッチ - 寸法 - 追加、削除

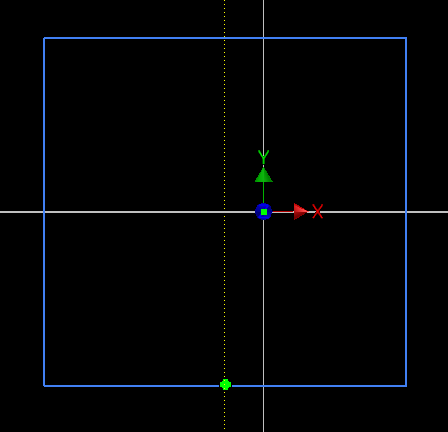

  1. [Center PointブラウザのOriginフォルダを展開すると表示される原点。]と水平線の中央点をクリックすると左右対称になります。
スケッチ - 拘束 - 追加、削除
  1. 削除は拘束を表示にし、削除する拘束を選択してキーボードの[Delete]を押すか、右クリックで[削除]をクリック。
