図面Drawing - 記号

図面ではアセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
パーツ部品。の3D図面を2D図面にします。

記号

独自の記号を作成します。

操作方法
図面 - 記号
  1. 作成した記号を常に使用できるようにテンプレート(Autodesk\Inventor2014\Templatesフォルダの[Standard.dwg]か[Standard.idw])を開いて編集します。
  2. ブラウザパーツ、アセンブリ、図面内の各要素(フィーチャや拘束状態、部品構成等)をツリー状に表したもの。の[図面リソース]を展開し[スケッチ記号]を右クリックして[新規記号を定義]をクリック。
下矢印
図面 - 記号
  1. [スケッチ]右矢印[作成]の[線分]や[文字]で記号を作成。

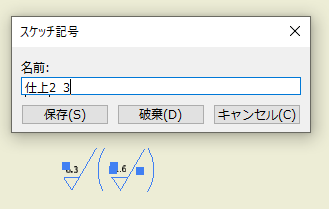

  2. スケッチを終了でスケッチ記号の名前を入力し保存。
下矢印
図面 - 記号
  1. [注釈]右矢印[記号]の[ユーザ]をクリック。
下矢印
図面 - 記号

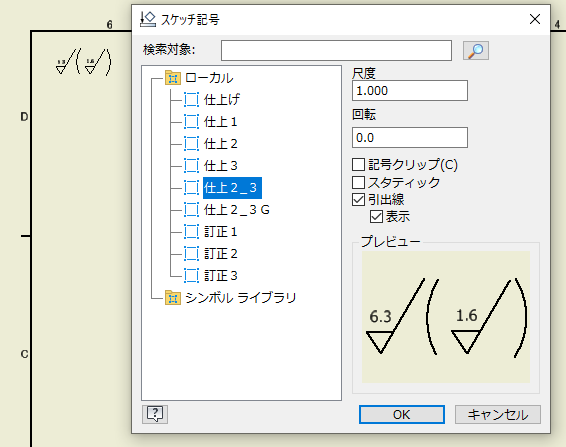

  1. 目的の記号をダブルクリックして図面の任意の位置にクリックして配置。
