図面Drawing - 部分断面図

図面ではアセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
パーツ部品。の3D図面を2D図面にします。

部分断面図

部分断面図でパーツやアセンブリの部分を除去して断面図を作成します。

操作方法
図面 - 部分断面図
  1. 部分断面図を作成するビューをクリックして [ビューを配置]右矢印[スケッチ]の[スケッチを作成]をクリック。
下矢印
図面 - 部分断面図
  1. [円]や[スプライン]などで断面にする位置にスケッチを作成し、スケッチを終了。
下矢印

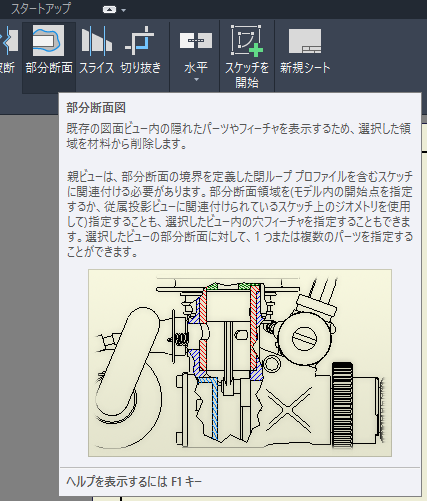

図面 - 部分断面図
  1. [ビューを配置]右矢印[修正]の[部分断面]をクリック。
下矢印

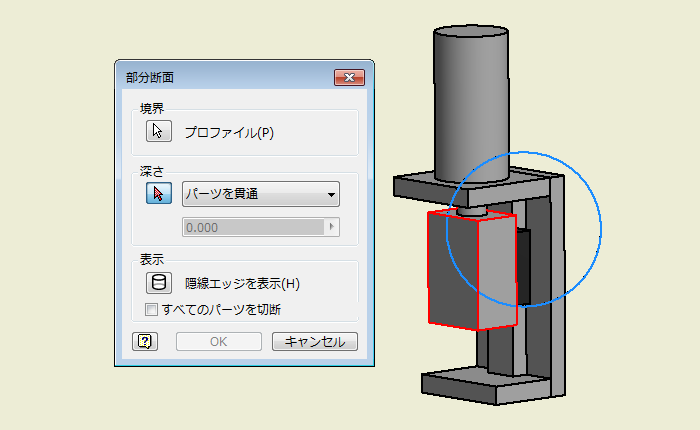

図面 - 部分断面図
  1. [境界]で作成したスケッチを選択。(スケッチが1つの場合は自動的に選択される)
  2. [深さ]で[パーツを貫通]など適宜選択して断面にするパーツなどを選択して[OK]をクリック。
図面 - 部分断面図

部分断面図の完成。
