リプレゼンテーションRepresentation - ポジション リプレゼンテーション

リプレゼンテーションでは様々なビュー視点や位置を設定します。

ポジション リプレゼンテーション

ポジション リプレゼンテーションで様々な位置を設定し、アセンブリでの確認や図面でのビュー配置に使用します。

操作方法
リプレゼンテーション - ポジション リプレゼンテーション

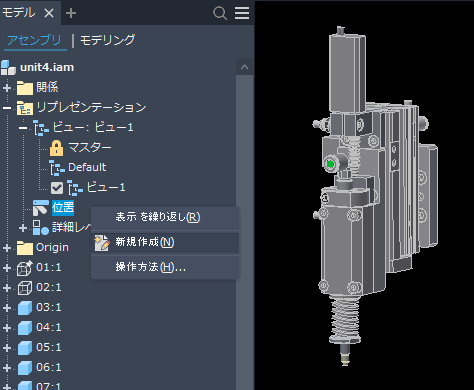

  1. アセンブリファイルを開き、ブラウザパーツ、アセンブリ、図面内の各要素(フィーチャや拘束状態、部品構成等)をツリー状に表したもの。の[リプレゼンテーション]を展開し、[位置]を右クリックで[新規作成]をクリック。
下矢印
リプレゼンテーション - ポジション リプレゼンテーション

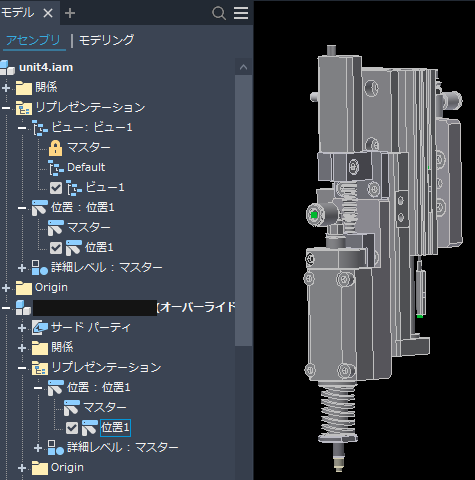

  1. [位置]を展開し、新規作成した[位置1]にチェックが入っていることを確認。(入っていない時はダブルクリックか右クリックで[アクティブ化]をクリック)

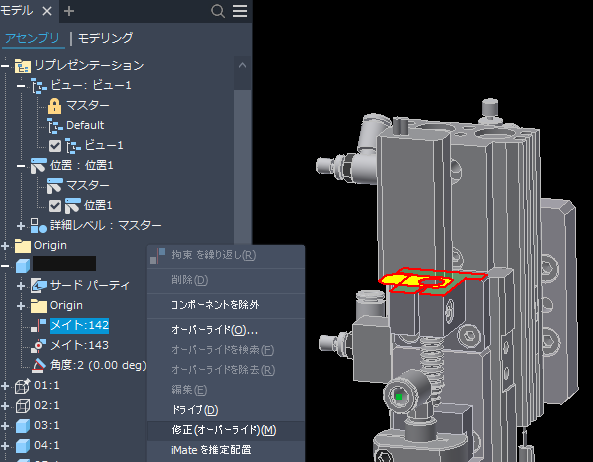

  2. 位置を変更したい拘束を右クリックで[修正(オーバーライド)]をクリック。
    ※詳細な設定をする場合は[オーバーライド]をクリック。
  3. 寸法を入力してキーボードの[Enter]を押す。
下矢印

  1. [位置]の[マスター]と[位置1]をダブルクリックか右クリックで[アクティブ化]をクリックで位置の切り替えが出来ます。

    ※ポジション リプレゼンテーションを設定してアセンブリでの確認や、図面でのビュー配置に使用します。
